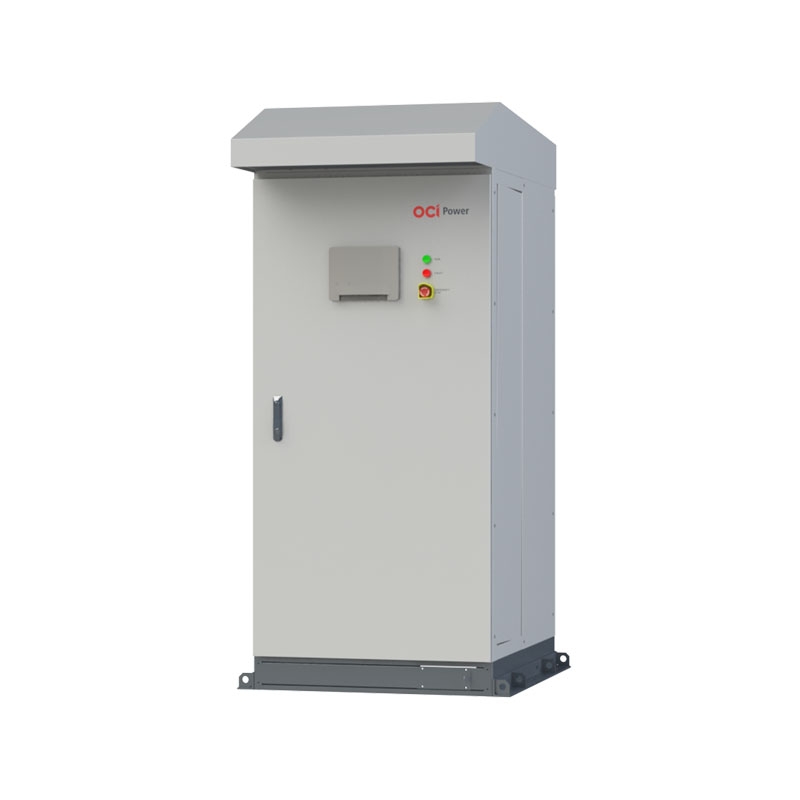

OP250 TR OD
- KS 인증 완료
- 저압연계의 대표 변압기 인버터
- 염해 부식 강화형 C5-M 적용 외함 구현 (옵션)
- AC/DC 서지 프로텍터 내장, 지락검출, 과전압 보호장치 및 그라운드 고장 검출 기능(GFDI) 탑재
- 내구성이 강한 부품 적용으로 뛰어난 신뢰성
DC Input data
| 최대 PV 전력 | 261kW |
|---|---|
| MPP 전압 범위 | 480 ~ 830V |
| DC 운전 범위 | 432 ~ 1000V |
| 최대 입력 전압 | 1100Vdc |
| 기동 개시 전압 | 530V |
| 최대 입력 전류 | 604A |
| DC 입력 단자 수 | 3pairs (250A) |
AC output data
| 정격 출력 | 250kW |
|---|---|
| 출력 전압 | 380V |
| 정격 주파수 | 50 / 60Hz |
| 정격 전류 | 380A |
| 최대 고조파 왜곡률(THD) | <3% |
| 역률 | >0.95 |
| 역률 조정(무효전력) | 조절 가능(adjustable) 진상 0.9 ~ 지상 0.9 |
| 회로 구성 | 3상 4선/ 3상 3선식 |
General data
| 최대 효율 | 96.88% |
|---|---|
| 유로 효율 | 95.97% |
| 동작 중 소비전력 | <1100W |
| 대기 중 소비전력 | <100W |
| 외부 보조전원 전압 | 220V(±10%) |
| 크기(W/H/D) | 1100 x 2150 x 1150mm |
| 무게 | 1500kg |
| 인증 및 성적서 | KS / KTC |
Mechanical data
| 보호 등급 | IP65 |
|---|---|
| 동작 온도 범위 | -20 ~ +50°C |
| 보관 온도 범위 | -20 ~ +70°C |
| 상대 습도 | 0 ~ 95%(Non-condensing) |
| 최대 해발 고도 | 2000m |
| 냉각 방식 | 강제 공랭식 |
| 소음 배출 | < 70dB |
