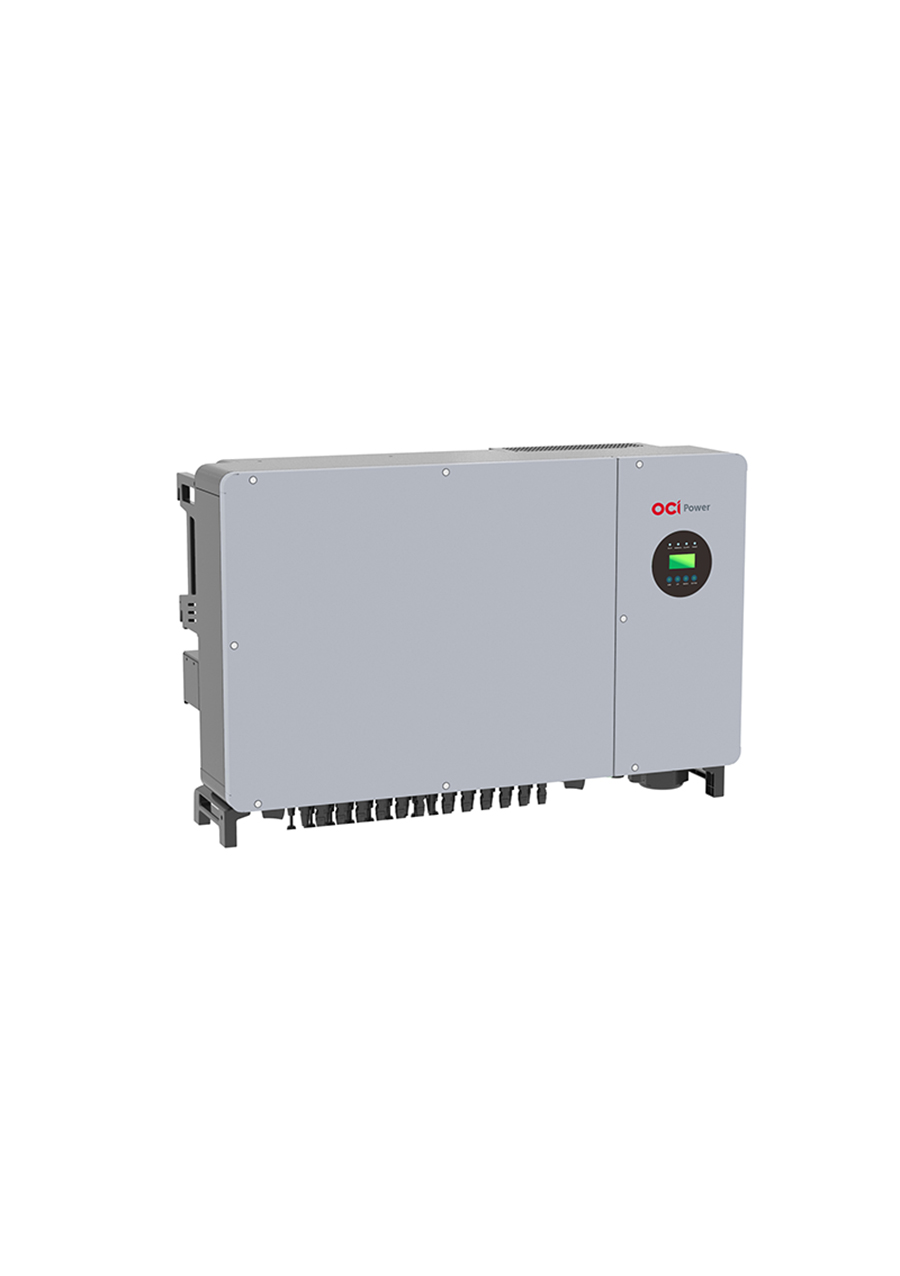

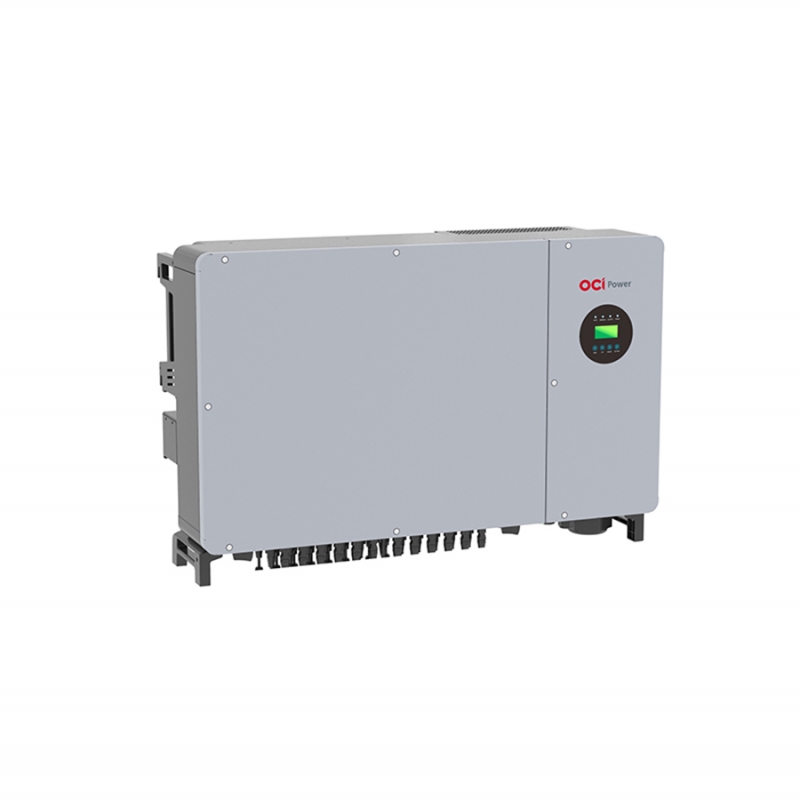

OCIP 110 TL3 KL/KM/KH
- 접속함 일체형 인버터 (KS 인증 완료)
- 멀티 MPPT (10개)로 유연한 설계
- 최대효율 97.93%, 유로효율 97.55%
- DC 정격 전류 및 퓨즈 용량 선택 가능(DC퓨즈 20A, 25A, 30A)
- DC 지락 차단(정지) 기능, DC 과전압 및 역전압 보호기능
DC Input data
| 최대 PV 전력 | 10×18.5kW |
|---|---|
| MPP 전압 범위 | 480 – 850V |
| 정격 DC 전압 /기동 개시 전압 | 620V / 300V |
| 최대 DC 허용 전압 | 1,000V |
| 최대 입력 전류 | 10×26.6 / 10×32 / 10×39.8A |
| 스트링별 정격 입력 전류 | 13.3 / 16.0 / 19.9A |
| 최대 단락 전류 | 10×50A |
| MPP 트래커 수 | 10 |
| MPP당 스트링 수 | 2pairs |
AC output data
| 정격 출력 | 110kW |
|---|---|
| 출력 전압 | 380V |
| 정격 주파수 (range) | 60Hz |
| 정격 전류 | 167A |
| 최대 전류 | 183A |
| 최대 고조파 왜곡률(THD) | <3% |
| 역률 조정 (무효전력) | 0.99 이상 |
| 회로 구성 | 3상4선 |
General data
| 최대 효율 | 97.93/ 97.90/ 97.92% |
|---|---|
| 유로 효율 | 97.55/ 97.53/ 97.53% |
| 냉각 방식 | 강제공랭식 |
| 대기 중 소비 전력 | < 5W |
| 소음 배출 | < 70dB |
| 토폴로지 | 무변압기형 |
| 크기(W/H/D) | 1055 x 735 x 336 mm |
| 무게 | 94kg |
Mechanical data
| 디스플레이 | LCD디스플레이 (채널/감시 기능 탑재) |
|---|---|
| 접속함 | Inline Fuse MC4 커넥터 탑재 (접속함 일체형) |
| 인터페이스 | RS485 |
| 고장 신호생성 릴레이 | 무전위 최대 30V/ 1A |
| 보호 등급 | IP66 |
| 동작 온도 범위 | -25°C – +60°C |
| 상대 습도 | 0 –100% |
