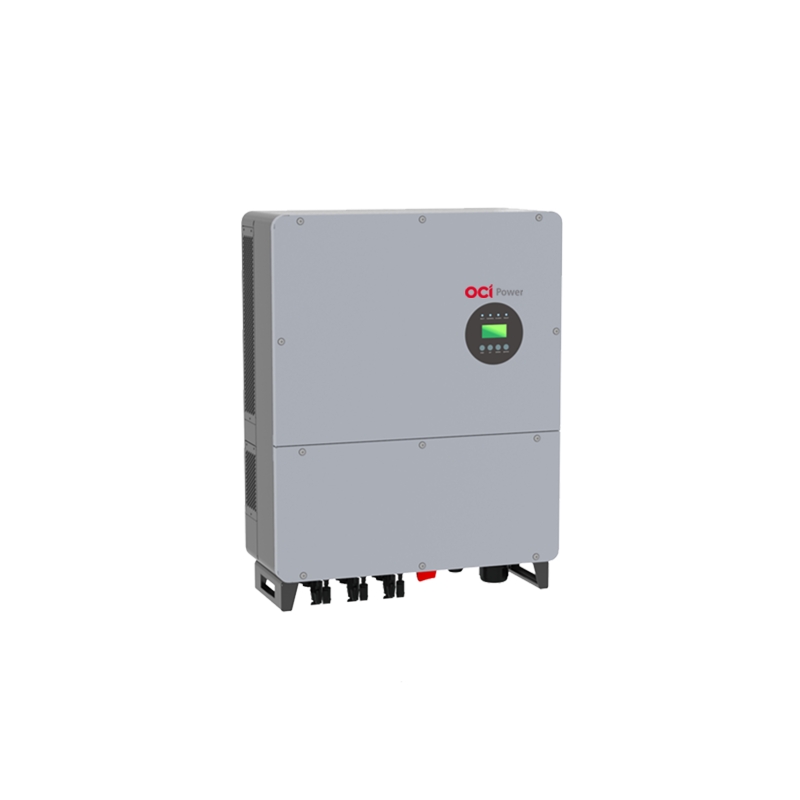

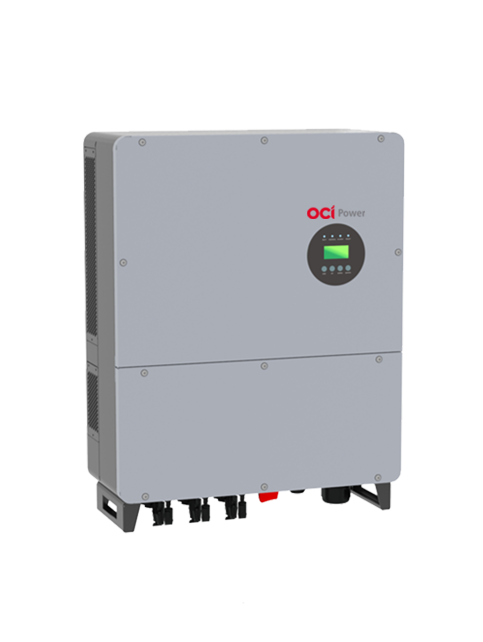

OCIP 50.0 TL3 OL/FM/FH
- 접속함 일체형 인버터 (KS 인증 완료)
- 멀티 MPPT (3개)로 유연한 설계
- 최대효율 97.80%, 유로효율 97.45%
- DC 정격 전류 및 퓨즈 용량 선택 가능 (DC 퓨즈 20A, 25A, 30A)
- DC 지락 검출 기능, 역률 제어 기능 보유
DC Input data
| 최대 PV 전력 | 66kW |
|---|---|
| MPP 전압 범위 | 480 – 800V |
| 정격 DC 전압 | 620V |
| 기동 개시 전압 | 350V |
| 최대 DC 허용 전압 | 1,000V |
| 최대 입력 전류 | 3×39A /3×32A/ 3×39A |
| 스트링별 정격 입력 전류 | 13A/ 16A/ 19.5A |
| 최대 단락 전류 | 3×60A |
| MPP 트래커 수 | 3 |
| MPP당 스트링 수 | 3/ 2/ 2 pairs |
AC output data
| 정격 출력 | 50kW |
|---|---|
| 출력 전압 | 380V |
| 정격 주파수 (range) | 60Hz |
| 정격 전류 | 76A |
| 최대 전류 | 80A |
| 최대 고조파 왜곡률(THD) | ≤ 3% |
| 회로 구성 | 3상4선 |
General data
| 최대 효율 | 97.80/ 97.80/ 97.60 % |
|---|---|
| 유로 효율 | 97.44/ 97.45/ 97.40 % |
| 냉각 방식 | 강제공랭식 |
| 대기 중 소비 전력 | < 5W |
| 소음 배출 | < 70dB |
| 토폴로지 | 무변압기형 |
| 크기(W/H/D) | 630 x 1034 x 280 mm |
| 무게 | 62kg |
Mechanical data
| 디스플레이 | LCD디스플레이 (채널/감시 기능 탑재) |
|---|---|
| 접속함 | Inline Fuse MC4 커넥터 탑재 (접속함 일체형) |
| 인터페이스 | RS485 |
| 고장 신호생성 릴레이 | 무전위 최대 30V/ 1A |
| 보호 등급 | IP65 |
| 동작 온도 범위 | -25°C – +60°C |
| 상대 습도 | 0 –95%(결로없음) |
